Nos potentiomètres sont des potentiomètres bobinés caractérisés par leur niveau de précision (linéarité jusqu’à ± 0,05 %), leur fiabilité et leur longévité.
Ils sont utilisés dans des applications industrielles très diverses et dans les applications ferroviaires.
Chaque potentiomètre est réalisé à la valeur ohmique demandée dans la plage de valeurs réalisables.
Des modèles multiples sont réalisés par accouplement axial de modèles standard.

Description

Les potentiomètres sont réalisés avec :

  • des bobinages en fil à faible variation en température pour assurer la meilleure stabilité de la valeur ohmique

  • des boîtiers modulaires supportant un axe monté sur roulement à billes (sauf série économique)

  • des pièces critiques (curseur, collecteur) en alliages de métaux précieux

  • des technologies spécifiques (curseur à double contact et double bras triangulaire) et des liaisons internes doublées pour une haute fiabilité

  • de nombreuses options portant sur les sections multiples, les courses mécaniques et électriques, les connexions, les fils, l’axe, le boîtier, …

Gammes et modèles

Modèles standard

2 dimensions correspondent à 2 niveaux de puissance : taille 15 (3 watts), taille 18 (6 watts)
4 classes correspondent à des niveaux de précision et de tenue à l’environnement différents :

Classe “PRECISION”

linéarité ± 0,1% à ± 0,05%
– 55 à + 155 °C

Classe « INDUSTRIEL »

linéarité ± 0,5% à ± 0,1%
– 25 à + 125 °C

Classe « SEMI-INDUSTRIEL »

linéarité ± 0,5%
– 10 à + 85 °C

Classe « ECONOMIQUE »

linéarité ± 1%
– 10 à + 85 °C

Taille 15

3 watt
200 Ω à 50 kΩ

PR-15
linéarité ± 0,1%

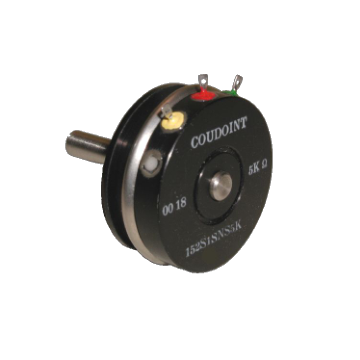

152
linéarité ± 0,5%
SI-15
linéarité ± 1%
SI-15T SI-15TC
linéarité ± 1%
Taille 18

6 watt
200 Ω à 108 kΩ

PR-18
linéarité ± 0,1%
182 8018
linéarité ± 0,5%

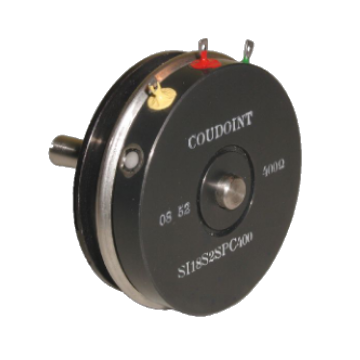

SI-18
linéarité ± 1%

Modèles hors standard

Des exemples de nos réalisations « sur-mesure » ainsi que des anciens produits remplaçables sont présentés sur ce site et dans la notice produit.

Télécharger la notice produit des Potentiomètres de précision :
TÉLÉCHARGER
